Glaser F, Rohla M
EKG-Differentialdiagnostik der Breit-QRS-Komplex-Tachykardien
Journal für Kardiologie - Austrian Journal of Cardiology 2008; 15 (7-8): 218-235

Volltext (PDF)    Summary    Übersicht

Zum ersten Bild Abb. 13: AVNRT Abb. 14: BQRST Abb. 15: FBI-Tachykardie Aktuelles Bild - Abb. 16: VT Abb. 17: QRS-Komplex Abb. 18: Ausflusstrakt-Tachykardie Abb. 19: AIVR Zum letzten Bild

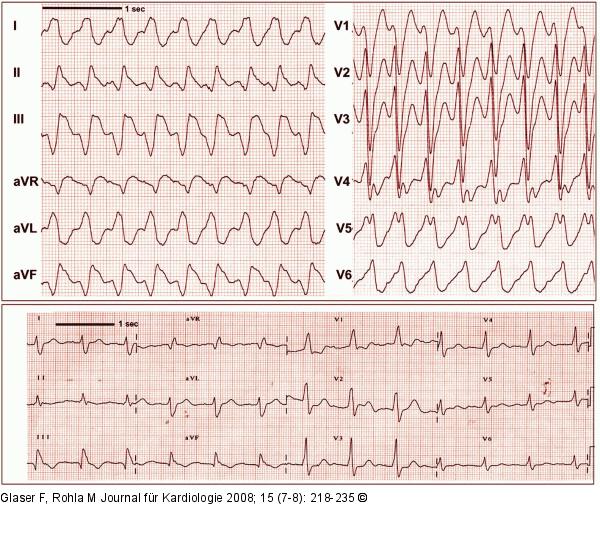

Abbildung 16: VT
VT bei einem 81-Jährigen mit altem inferior-posteriorem Infarkt. Nach Terminierung der Tachykardie sind Zeichen einer inferior-posterioren Narbe und ein Periinfarktblock zu erkennen.

VT
Vorheriges Bild Nächstes Bild


Abbildung 16: VT
VT bei einem 81-Jährigen mit altem inferior-posteriorem Infarkt. Nach Terminierung der Tachykardie sind Zeichen einer inferior-posterioren Narbe und ein Periinfarktblock zu erkennen.
