Glaser F, Rohla M
EKG-Differentialdiagnostik der Breit-QRS-Komplex-Tachykardien
Journal für Kardiologie - Austrian Journal of Cardiology 2008; 15 (7-8): 218-235

Volltext (PDF)    Summary    Übersicht

Zum ersten Bild Abb. 14: BQRST Abb. 15: FBI-Tachykardie Abb. 16: VT Aktuelles Bild - Abb. 17: QRS-Komplex Abb. 18: Ausflusstrakt-Tachykardie Abb. 19: AIVR Abb. 20: Tachykardie Zum letzten Bild

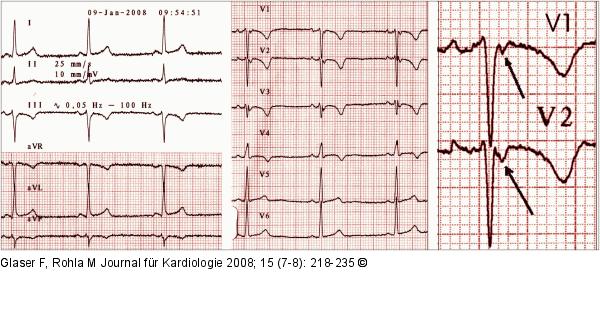

Abbildung 17: QRS-Komplex
EKG eines 56-Jährigen mit schwerer rechtsventrikulärer Dysplasie und synkopalen monomorphen VTs: Die terminale Welle am QRS-Komplex wird ε-Welle genannt. Die QRS-Verbreiterung ist auf die rechtspräkordialen Ableitungen (minimal auch inferior) beschränkt, typisch ist das Fehlen einer QRS-Verbreiterung V4–V6. Beachte auch die negativen Ts rechtspäkordial.

QRS-Komplex
Vorheriges Bild Nächstes Bild


Abbildung 17: QRS-Komplex
EKG eines 56-Jährigen mit schwerer rechtsventrikulärer Dysplasie und synkopalen monomorphen VTs: Die terminale Welle am QRS-Komplex wird ε-Welle genannt. Die QRS-Verbreiterung ist auf die rechtspräkordialen Ableitungen (minimal auch inferior) beschränkt, typisch ist das Fehlen einer QRS-Verbreiterung V4–V6. Beachte auch die negativen Ts rechtspäkordial.
