Rohla M jr., Geppert A
Fallbericht: Pitfalls der EKG-Diagnostik - CX-Infarkt bei gleichzeitig bestehender früher Repolarisation
Journal für Kardiologie - Austrian Journal of Cardiology 2015; 22 (7-8): 180-182

Volltext (PDF)    Übersicht

Abb. 1: EKG Abb. 2: Koronarangiogramm Abb. 3: EKG Aktuelles Bild - Abb. 4: EKG-Beispiele - ST-T-Veränderungen

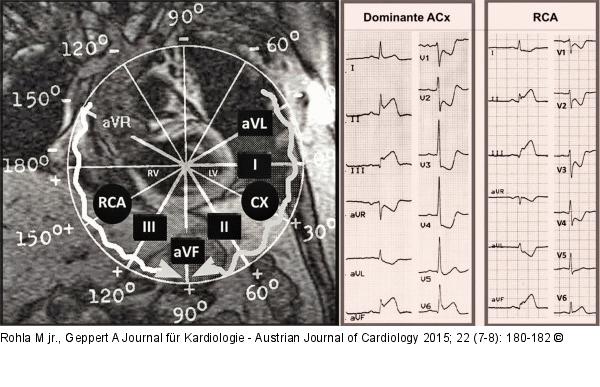

Abbildung 4: EKG-Beispiele - ST-T-Veränderungen
Schematische Darstellung und EKG-Beispiele für die unterschiedlichen ST-T-Veränderungen bei CX- und RCA-Infarkten in den inferioren Extremitätenableitungen und QRS-T-Veränderungen in V1–V3. Ein MRT-Bild des Herzens in der Frontalebene mit dem Cabrera-Kreis (linkes Bild) veranschaulicht den unterschiedlichen Verlauf der RCA (Wellenlinie mit Pfeil von aVR in Richtung aVF) und der (dominanten) ACx (Wellenlinie mit Pfeil von aVL in Richtung aVF). Wegen dieses Verlaufes sind bei RCA-Infarkten vor der Crux cordis, aber ohne rechtsventrikulärer Beteiligung (EKG-Beispiel am rechten Bild), ST-Hebungen in den inferioren Ableitungen zu beobachten, wobei die Hebung in III praktisch immer ausgeprägter ist als in II, da III direkter auf das Infarktgebiet orientiert ist als II. Zusätzlich viel Spiegelbild in I und aVL. Bei Infarkten der dominanten (nach inferior reichenden) ACx ist in vielen Fällen das Ausmaß der ST-Hebung in II ähnlich oder noch mehr ausgeprägt als in III, da II direkter auf das Infarktgebiet orientiert sein kann als bei RCA-Infarkten. Diese umgekehrte Relation der ST-Hebung ist ein wenig sensitives, aber sehr spezifisches Zeichen für einen CX-Verschluss (Abbildung in der Mitte). Wegen des CX-Verlaufes entsteht kaum Spiegelbild in I und meistens nur geringfügig in aVL. In vielen Fällen ist in aVL eine ST-Hebung vorhanden, wenn anterolaterale Äste der ACx betroffen sind. Bei RCA-Infarkten (ohne Rechtsbeteiligung) sind in V1–V3 wegen der infero-posterioren Beteiligung (posterolateraler Ast) leicht erhöhte R-Wellen und eine spiegelbildliche ST-Senkung zu beobachten. Bei CX-Infarkten sind auch die oberen Anteile der posterioren Wand des linken Ventrikels betroffen, daher ist das Ausmaß der (spiegelbildlichen) R-Wellen-Erhöhung üblicherweise deutlich ausgeprägter. Erklärung siehe auch Text. Mod. nach [6] mit freundlicher Genehmigung.

EKG-Beispiele - ST-T-Veränderungen
Vorheriges Bild Nächstes Bild


Abbildung 4: EKG-Beispiele - ST-T-Veränderungen
Schematische Darstellung und EKG-Beispiele für die unterschiedlichen ST-T-Veränderungen bei CX- und RCA-Infarkten in den inferioren Extremitätenableitungen und QRS-T-Veränderungen in V1–V3. Ein MRT-Bild des Herzens in der Frontalebene mit dem Cabrera-Kreis (linkes Bild) veranschaulicht den unterschiedlichen Verlauf der RCA (Wellenlinie mit Pfeil von aVR in Richtung aVF) und der (dominanten) ACx (Wellenlinie mit Pfeil von aVL in Richtung aVF). Wegen dieses Verlaufes sind bei RCA-Infarkten vor der Crux cordis, aber ohne rechtsventrikulärer Beteiligung (EKG-Beispiel am rechten Bild), ST-Hebungen in den inferioren Ableitungen zu beobachten, wobei die Hebung in III praktisch immer ausgeprägter ist als in II, da III direkter auf das Infarktgebiet orientiert ist als II. Zusätzlich viel Spiegelbild in I und aVL. Bei Infarkten der dominanten (nach inferior reichenden) ACx ist in vielen Fällen das Ausmaß der ST-Hebung in II ähnlich oder noch mehr ausgeprägt als in III, da II direkter auf das Infarktgebiet orientiert sein kann als bei RCA-Infarkten. Diese umgekehrte Relation der ST-Hebung ist ein wenig sensitives, aber sehr spezifisches Zeichen für einen CX-Verschluss (Abbildung in der Mitte). Wegen des CX-Verlaufes entsteht kaum Spiegelbild in I und meistens nur geringfügig in aVL. In vielen Fällen ist in aVL eine ST-Hebung vorhanden, wenn anterolaterale Äste der ACx betroffen sind. Bei RCA-Infarkten (ohne Rechtsbeteiligung) sind in V1–V3 wegen der infero-posterioren Beteiligung (posterolateraler Ast) leicht erhöhte R-Wellen und eine spiegelbildliche ST-Senkung zu beobachten. Bei CX-Infarkten sind auch die oberen Anteile der posterioren Wand des linken Ventrikels betroffen, daher ist das Ausmaß der (spiegelbildlichen) R-Wellen-Erhöhung üblicherweise deutlich ausgeprägter. Erklärung siehe auch Text. Mod. nach [6] mit freundlicher Genehmigung.
