Duplexsonographie der Gefäße - Übersicht
Duplexsonographie der Gefäße

Volltext (PDF)    Übersicht

Zum ersten Bild Abb. 10: Duplexsonographie - Alias-Effekt Abb. 11: Duplexsonographie - Farbfenstereinstellung Abb. 12: Duplexsonographie - Farbfenstereinstellung Abb. 13: Duplexsonographie - Farbfenstereinstellung Abb. 14: Duplexsonographie - Pulsdoppler Abb. 15: Duplexsonographie - Pulsdoppler Aktuelles Bild - Abb. 16: Duplexsonographie - Pulsdoppler Abb. 17: Duplexsonographie - Pulsdoppler
Abbildung 16: Duplexsonographie - Pulsdoppler

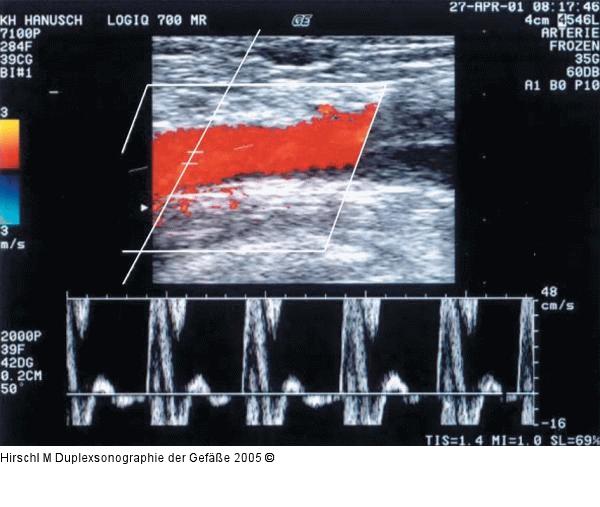

Schlecht eingestellte Dopplerfrequenzskalierung mit sowohl systolischem (die "abgeschnittene Systole" ist unter der Nulllinie wieder zu sehen) als auch diastolischem Alias-Effekt (der abgeschnittene maximale diastolische Flußanteil ist als "verkehrte Spitze" am Oberrand des Dopplerspektrums zu sehen). Weitere Einstellungsfehler beinhalten ein zu gering gewähltes Meßvolumen, ein übersteuertes Farbgain sowie eine Übersteuerung der Empfangsverstärkung des B-Bildes (zu weiche und zu verschwommene Strukturen im BBild).

Duplexsonographie - Pulsdoppler
Vorheriges Bild Nächstes Bild


Abbildung 16: Duplexsonographie - Pulsdoppler
Schlecht eingestellte Dopplerfrequenzskalierung mit sowohl systolischem (die "abgeschnittene Systole" ist unter der Nulllinie wieder zu sehen) als auch diastolischem Alias-Effekt (der abgeschnittene maximale diastolische Flußanteil ist als "verkehrte Spitze" am Oberrand des Dopplerspektrums zu sehen). Weitere Einstellungsfehler beinhalten ein zu gering gewähltes Meßvolumen, ein übersteuertes Farbgain sowie eine Übersteuerung der Empfangsverstärkung des B-Bildes (zu weiche und zu verschwommene Strukturen im BBild).
