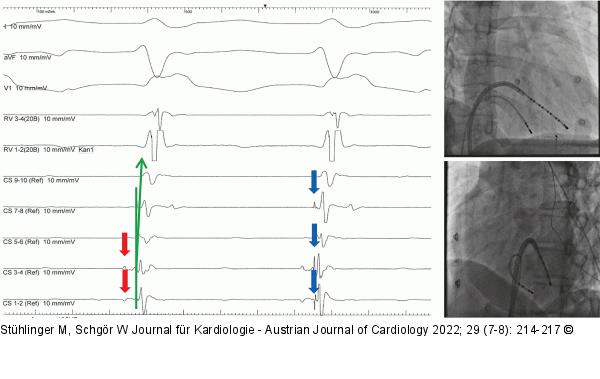

Abbildung 2: EKG
Intrakardiale Elektrokardiogramme während der faszikulären Tachykardie bei Lage des multipolaren Katheters (transseptal) am Septum des linken Ventrikels. Von oben nach unten sind 3 Ableitungen des Oberflächen-EKGs sichtbar (Ableitung I, aVF, V1), dann das Signal des Katheters im rechten Ventrikel (RV) und die des 10-poligen Katheters im linken Ventrikel (CS1–10). Das charakteristische spät-diastolische P1-Signal (antegrader Schenkel der VT, rote Pfeile) und P2-Purkinje-Potentiale (retrograder Schenkel der VT, blaue Pfeile) vor der frühesten ventrikulären Aktivierung (CS 3–4) während der VT werden abgebildet. Die grüne Linie markiert die antegrade und retrograde Aktivierung am Septum.
