Abbildung 2a-d: Kortikale Areale

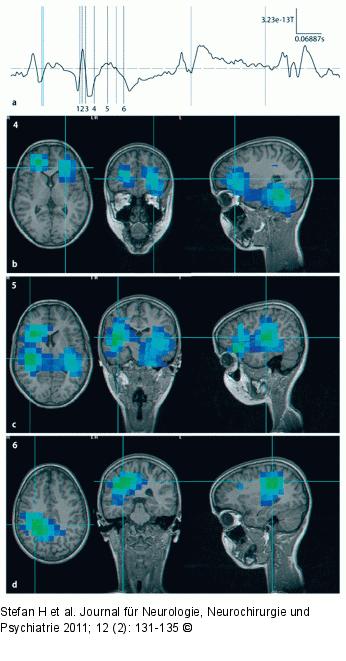

Beispielhafte Verteilung der Erregung über verschiedene kortikale Areale während einer Spike-Wave-Entladung in der MEG-Quellenanalayse (hier so genannte „beanformer“). In jeder Reihe ist die Aktivität zu einem Zeitpunkt während der Wave-Komponente des gezeigten Spike-Wave-Komplexes dargestellt (a), dabei schließen die Darstellungen an Abbildung 1 an, entsprechend die Numerierung der Zeitpunkte 4, 5 und 6 (b, c, d): Die Aktivität involviert bifrontale (Zeitpunkt 4 = [b]) und temporale/perisylvische (Zeitpunkt 5 = [c]) sowie parietale Areale (Zeitpunkt 5 und 6 = [c, d]). Die Farbgebung entspricht dem Grad der Aktivierung: grün: maximale Aktivierung, weiß: mittlere Aktivierung, blau: geringe Aktivierung.
