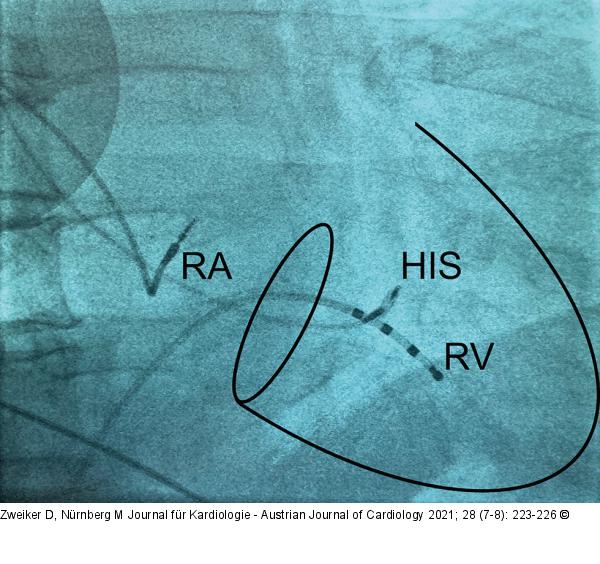

Abbildung 3: His-Sonde
Positionierung einer His-Sonde zur permanenten Stimulation, Fall von Abbildung 1, Durchleuchtung 30° RAO, 0° CRAN. Zur Orientierung erfolgt über den femoralen Zugang die Positionierung eines quadripolaren Katheters in den Bereich des His-Bündels, bis ein His-Signal ableitbar ist (in diesem Fall zwischen den beiden proximalen Polen). Anschließend erfolgt die Positionierung einer Sonde im Bereich des His-Bündels mittels einer Delivery-Schleuse. RA: Rechter Vorhof mit im rechten Herzohr positionierter Vorhofsonde; RV: Schema des rechten Ventrikels und der Trikuspidalklappe; HIS: Spitze der His-Sonde. © David Zweiker, erstellt mit GIMP 2.10.22
