Abbildung 1: Axomen - Zilie

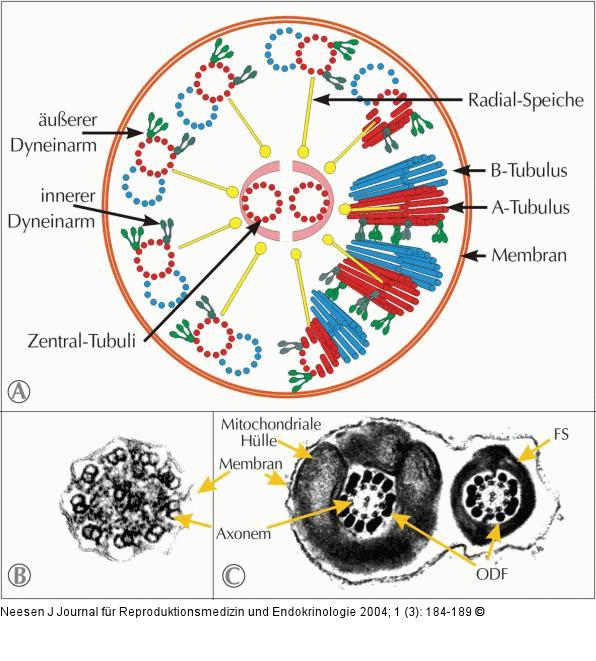

A zeigt eine schematische Darstellung des Axonems mit seiner charakteristischen 9+2-Struktur. B zeigt eine elektronenmikroskopische Aufnahme eines Querschnittes durch ein Zilie aus der Lunge der Maus. Gut erkennbar ist die 9+2-Struktur sowie einzelne innere und äußere Dyneinarme. C zeigt Querschnitte durch die Flagelle des murinen Spermatozoons. Der linke Bereich ist aus dem Mittelstück, erkennbar an der "mitochondrialen Hülle" und den ODF ("outer dense fibers", äußere Fibrillen). Der rechte Teil der Abbildung zeigt einen Querschnitt durch das Hauptstück der Flagelle, erkennbar an der "Faser-Scheide" (FS).
