Glaser F, Rohla M
EKG-Differentialdiagnostik der Breit-QRS-Komplex-Tachykardien
Journal für Kardiologie - Austrian Journal of Cardiology 2008; 15 (7-8): 218-235

Volltext (PDF)    Summary    Übersicht

Zum ersten Bild Abb. 2: RSB Abb. 3: LSB Abb. 4: LAH Aktuelles Bild - Abb. 5: VT Abb. 6: VT Abb. 7: VT Abb. 8: QRS-Komplex Zum letzten Bild

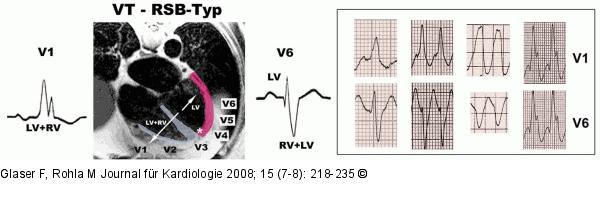

Abbildung 5: VT
RSB-Typ QRS bei VT. Die R/S-Relation in V6 allein ist ein relativ schwaches Kriterium, da eine SVT-A-RSB bei Rotation im Uhrzeigersinn auch R/S < 1 in V6 aufweisen kann. Links ist die Entstehung des positiven QRS-Komplexes in V1 abgebildet. Rechts EKG-Beispiele für RSB-Typ QRS bei VT.

VT
Vorheriges Bild Nächstes Bild


Abbildung 5: VT
RSB-Typ QRS bei VT. Die R/S-Relation in V6 allein ist ein relativ schwaches Kriterium, da eine SVT-A-RSB bei Rotation im Uhrzeigersinn auch R/S < 1 in V6 aufweisen kann. Links ist die Entstehung des positiven QRS-Komplexes in V1 abgebildet. Rechts EKG-Beispiele für RSB-Typ QRS bei VT.
