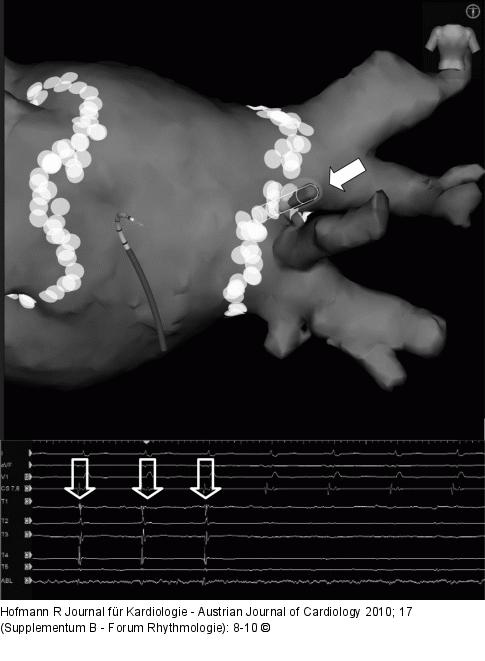

Abbildung 2: Linker Vorhof
3D-Ansicht des linken Vorhofs von posterior (NavX®-System): Die Punktwolke rechts markiert die Ablationspunkte, die kreisförmig um die rechten Pulmonalvenen angelegt wurden. Der Ablationskatheter (geschlossener Pfeil) liegt an der letzten elektrischen Verbindung des Vorhofs zur Pulmonalvene, die nach dem 3. Herzzyklus im Bild unten unterbrochen wird (offene Pfeile markieren Pulmonalvenenpotenziale). Das linke Pulmonalvenenpaar ist fertig isoliert (Punktwolke), der virtuelle Katheter in der Mitte des Vorhofs zeigt den Krümmungsradius und die Schleusendistanz des robotergesteuerten Ablationskatheters an (Hansen®-System). I, aVF, V1: Oberflächen-EKG-Ableitungen; CS 7/8: intrakardiale Ableitung aus dem Koronarsinus; T1–T5: Ableitungen eines multipolaren Elektrodenkatheters aus einer rechten Pulmonalvene; Abl: artefaktüberlagerte Ableitung des Ablationskatheters während Energieabgabe.
