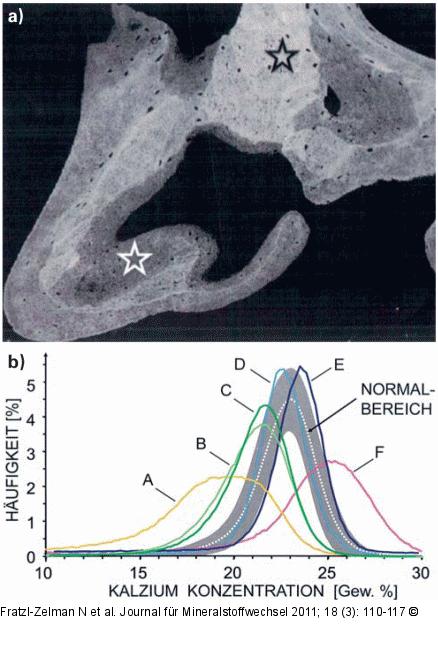

Abbildung 2a-b: Beckenkammbiopsie
(a) Rückstreuelektronenmikroskopisches Bild eines Trabekel in einer Beckenkammbiopsie: Die unterschiedlichen Graustufen entsprechen im Wesentlichen den unterschiedlichen in der Probe vorkommenden Kalziumkonzentrationen; Stern schwarz: hohe Mineralisation/altes Knochenmaterial, Stern weiß: niedrige Mineralisation/junges Knochenmaterial. (b) Charakteristische Mineraldichte-Verteilung (Bone Mineralization Density Distribution, BMDD): Die punktierte Kurve mit der grauen Fläche zeigen den Normbereich bei gesunden erwachsenen Menschen [11]. Verschiedene Skeletterkrankungen und Therapien führen zur Verschiebung der BMDD Kurve (nach links in den nieder mineralisierten Bereich oder nach rechts in den höher mineralisierten Bereich): A = Osteomalazie, B = idiopathische Osteoporose, C = postmenopausale Osteoporose, D = postmenopausale Osteoporose, mit Bisphosphonat behandelt, E = Osteogenesis imperfecta, F = postmenopausale Osteoporose, mit Natriumfluorid behandelt.
