Abbildung 3: Mikro-Reentry

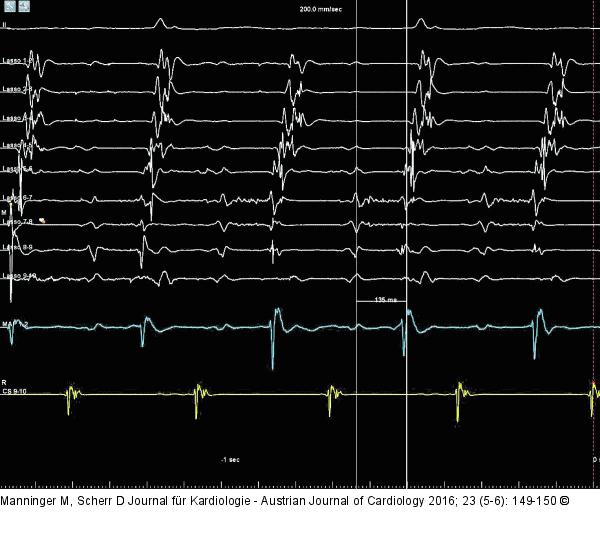

Nachweis des Mikro-Reentrys am Lasso-Katheter während der Erstellung des Aktivierungsmaps. Der Lasso-Pol 6/7 befindet sich an der Basis des Vorhofdachs (Punkt der frühesten Erregung der AT) und zeigt ein fraktioniertes Signal über >100 ms als Ausdruck eines lokalen Mikro-Reentrys. Kanäle von oben nach unten: Oberflächen-EKG II, bipolare Ableitungen über Lasso-Katheterspitze (1–2) bis proximal (9–10), Ablationskatheter proximal, Referenz im Koronarsinus proximal (9–10). (Schreibgeschwindigkeit 200 mm/s).
