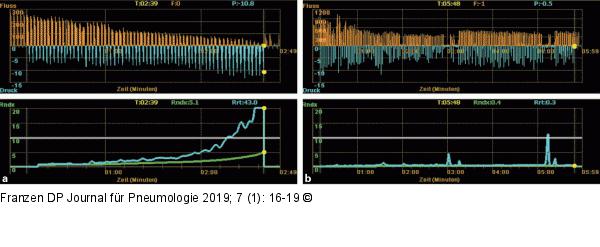

Abbildung 2: Bronchoskopische Messung
Bronchoskopische Messung der interlobären Kollateralventilation mit der Chartis™-Konsole: Über den Arbeitskanal eines Bronchoskopes wird ein spezieller Ballonkatheter im Lappenbronchus in Wedge-Position gebracht. Durch den Ballon wird der zu untersuchende Lungenlappen „separiert“. Über den Katheter innerhalb des Ballons werden Druck- und Volumenänderungen während der In- und Exspiration über eine gewisse Zeitdauer in „real-time“ gemessen. a) Fehlende Kollateralventilation (rechter Oberlappen), sichtbar durch Abnahme der lobären Atemhubvolumina (orange) bei erhaltenen in- und exspiratorischer Druckunterschieden (hellblau, oben) und bei gleichzeitigem Anstieg des Atemwegswiderstandes (grün und hellblau, unten). b) Vorhandene Kollateralventilation (linker Oberlappen), sichtbar durch die unveränderten lobären Atemhubvolumina über eine Messdauer von 5:59 Minuten (orange) sowie fehlendem Anstieg des Atemwegswiderstandes (grün und hellblau, unten).
