Tischer T, Hausdorf J, Maier M, Milz S, Zysk S
ESWL aus der Sicht des Osteologen
Journal für Mineralstoffwechsel & Muskuloskelettale Erkrankungen 2004; 11 (4): 29-35

Volltext (PDF)    Summary    Übersicht

Aktuelles Bild - Abb. 1: Stoßwellen - Fokus Abb. 2: ESWT-induzierte Knochenneubildung
Abbildung 1: Stoßwellen - Fokus

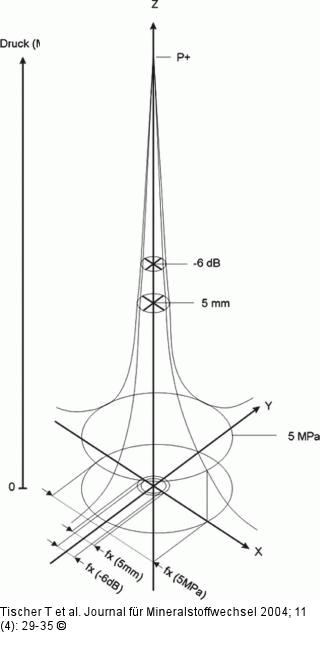

Darstellung der räumlichen Anordnung (fx, fy) des Fokusgebietes der Stoßwellen bei hohen Energieflußdichten. Eingezeichnet sind verschiedene Fokusdefinitionen (–6 dB Fokus, 5 mm Fokus, 5 Mpa Fokus; Erklärung siehe z. B. [14]). Hieraus wird ersichtlich, daß diejenige Region, in der der Druck der Stoßwellen über 50 % des maximalen Druckes liegt, relativ klein ist (ca. 5 mm), die Zone mit Drücken über 5 MPa jedoch relativ dazu groß ist.

Stoßwellen - Fokus
Vorheriges BildNächstes Bild


Abbildung 1: Stoßwellen - Fokus
Darstellung der räumlichen Anordnung (fx, fy) des Fokusgebietes der Stoßwellen bei hohen Energieflußdichten. Eingezeichnet sind verschiedene Fokusdefinitionen (–6 dB Fokus, 5 mm Fokus, 5 Mpa Fokus; Erklärung siehe z. B. [14]). Hieraus wird ersichtlich, daß diejenige Region, in der der Druck der Stoßwellen über 50 % des maximalen Druckes liegt, relativ klein ist (ca. 5 mm), die Zone mit Drücken über 5 MPa jedoch relativ dazu groß ist.
