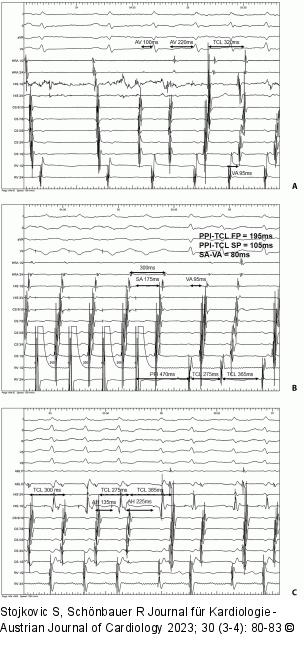

Abbildung 2: EKG
Panel A zeigt den Beginn einer AVRT nach 2 (mechanischen) atrialen Extraschlägen mit dem „jump“.
Im Panel B sieht man das VAV-Response nach dem Entrainment von RV, die Differenzen PPI-TCL und SA-VA, sowie die Akzeleration der Tachykardie nach dem Entrainment auf Zykluslänge von 275 ms. Die genaue Analyse der intrakardialen Ableitungen im Panel Cerklärt die Ursache der abwechselnden Zykluslängen, mit AH-Zeit über „fast pathway“ von 135 ms und AH-Zeit über „slow pathway“ von 225 ms. Die Differenz zwischen beiden AH-Zeiten entspricht genau der Differenz zwischen zwei Tachykardiezykluslängen.
