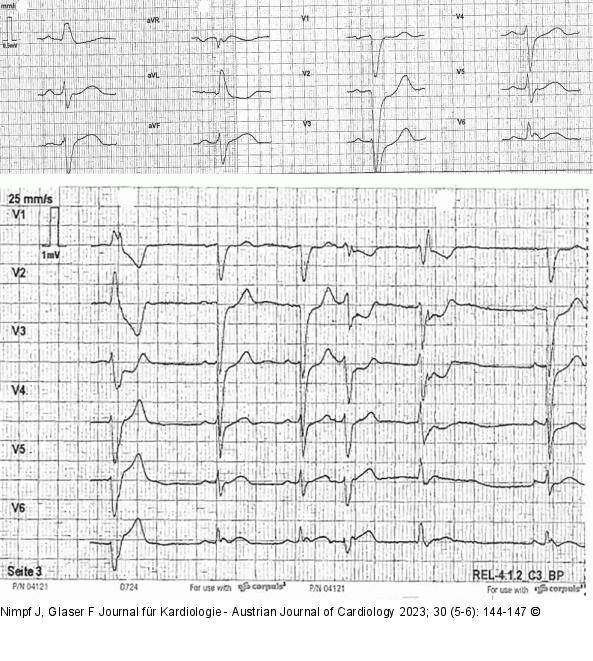

Abbildung 1: EKG
EKG der Hausärztin. Oben: Darstellung eines Herzzyklus in allen Ableitungen. Beschreibung siehe Text. Unten: Brustwandableitungen mit Arrhythmie: Der 1. QRS-Komplex entspricht einer ventrikulären Extrasystole mit links-posteriorem Ursprung (hohe R-Welle in V₁, ₂), der 2. und 3. QRS-Komplex sind Normalschläge. Der 4. QRS ist ein Fusionsschlag einer atrialen Extrasystole mit einer ventrikulären Extrasystole, deren Morphologie eine Mischung aus Normalschlag und dem ersten QRS ist. Der 5. QRS verdient besondere Beachtung: Die typische Rechtsschenkelblock-Morphologie legt einen supraventrikulären Ursprung mit aberranter Leitung nahe. Kurz nach dem QRS findet sich aber eine Sinus-P-Welle, was eine vorangegangene supraventrikuläre Aktivität praktisch ausschließt (dementsprechend ist vor QRS 5 auch keine P-Welle zu sehen). Es handelt sich also definitiv um eine ventrikuläre Extrasystole. Die typische Rechtsschenkelblock-Morphologie ist dadurch erklärbar, dass der Fokus aus dem oder aus der Gegend des linken Schenkels kommt. Bei genauer Betrachtung ist die Sinus-P-Welle verspätet: Dies ist durch die atriale Extrasystole vor QRS 4 zu erklären, die zu einer Sinusdepression führt, die bis zum Ende des Tracings anhält.
