Abbildung 1: PC- Invasive Hämodynamik

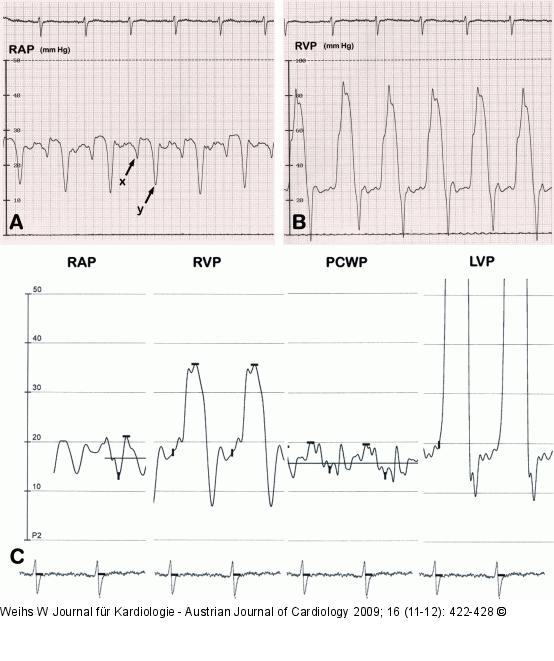

Invasive Hämodynamik eines Patienten mit PC. Typische Druckkurven des rechten Vorhofs mit den charakteristischen x- und y-Tälern (A) und des rechten Ventrikels mit dem sogenannten „Square root“-Zeichen (B). In C ist die Äquilibierung der diastolischen Drücke im rechten Vorhof, rechten Ventrikel, linken Vorhof (Kapillarverschlussdruck) und linken Ventrikel ersichtlich. RAP = rechtsatrialer Druck, RVP = rechtsventrikulärer Druck, PCWP = Kapillarverschlussdruck, LVP = linksventrikulärer Druck.
