Pfeffer M, Schönbauer R, Fiedler L, Roithinger FX
EPU-Corner: Die Lösung liegt in der Mitte – Fallbericht eines Patienten mit ventrikulärer Tachykardie aus der Vena cardiaca media
Journal für Kardiologie - Austrian Journal of Cardiology 2017; 24 (3-4): 55-57

Volltext (PDF)    Übersicht

Abb. 1: EKG Aktuelles Bild - Abb. 2: Farbkodiertes Aktivierungsmap Abb. 3: EKG - Farbkodiertes Aktivierungsmap Abb. 4: Katheter - Koronarien Abb. 5: EKG
Abbildung 2: Farbkodiertes Aktivierungsmap

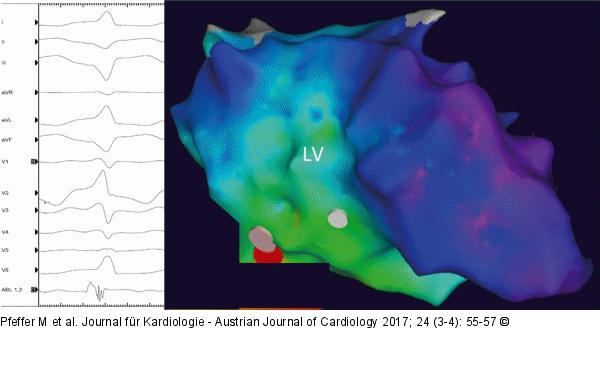

Endokardiales farbkodiertes Aktivierungsmap des linken Ventrikels (LV). Links: Oberflächen-EKG sowie lokales bipolares EKG des Ablationskatheters (Abl. 1,2) mit einem dumpfen Farfield-Signal gleichzeitig mit Beginn des QRS-Komplexes, gefolgt von einem scharfen lokalen Ventrikelsignal. Rechts: 3D-Map des linken Ventrikels in RAO (basale Anteile des LV links und apikale Anteile rechts). Der Zeitpunkt der Aktivierung im Vergleich zum QRS-Komplex wird farblich dargestellt, wobei rot für die früheste und blau für späteste Aktivierung steht. Die roten und rosaroten Scheiben markieren die Stellen, an denen Strom abgegeben wurde.

Farbkodiertes Aktivierungsmap
Vorheriges Bild Nächstes Bild


Abbildung 2: Farbkodiertes Aktivierungsmap
Endokardiales farbkodiertes Aktivierungsmap des linken Ventrikels (LV). Links: Oberflächen-EKG sowie lokales bipolares EKG des Ablationskatheters (Abl. 1,2) mit einem dumpfen Farfield-Signal gleichzeitig mit Beginn des QRS-Komplexes, gefolgt von einem scharfen lokalen Ventrikelsignal. Rechts: 3D-Map des linken Ventrikels in RAO (basale Anteile des LV links und apikale Anteile rechts). Der Zeitpunkt der Aktivierung im Vergleich zum QRS-Komplex wird farblich dargestellt, wobei rot für die früheste und blau für späteste Aktivierung steht. Die roten und rosaroten Scheiben markieren die Stellen, an denen Strom abgegeben wurde.
