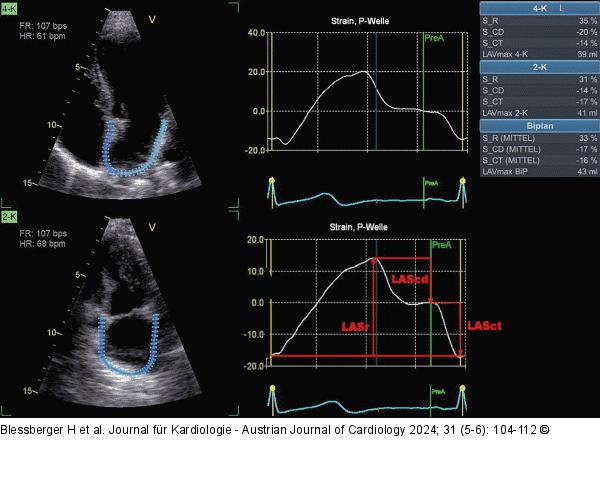

Abbildung 10: Echo
Analyse des linksatrialen Strains aus einem apikalen 4-Kammer-Blick (links oben) und einem apikalen 2-Kammer-Blick (links unten). Man beachte die schmale ROI, die dem dünnen atrialen Myokard angepasst ist. In den beiden mittleren Diagrammen sind die linksatrialen Strainkurven mit Annotierung der P-Welle im Oberflächen-EKG abgebildet (P-P-Gating). Die Messwerte in der Tabelle rechtsseitig geben den Reservoir-, Conduit- und Contraction-Strain des linken Vorhofes im 4-Kammer- und 2-Kammer-Blick sowie biplan gemittelt an. LASr: linksatrialer Reservoir-Strain, LAScd: linksatrialer Conduit-Strain, LASct: linksatrialer Contraction-Strain
