Glaser F, Rohla M
EKG-Differentialdiagnostik der Breit-QRS-Komplex-Tachykardien
Journal für Kardiologie - Austrian Journal of Cardiology 2008; 15 (7-8): 218-235

Volltext (PDF)    Summary    Übersicht

Zum ersten Bild Abb. 9: VT Abb. 10: Funktioneller Schenkelblock Abb. 11: SVT-A Aktuelles Bild - Abb. 12: RSB-Aberration Abb. 13: AVNRT Abb. 14: BQRST Abb. 15: FBI-Tachykardie Zum letzten Bild

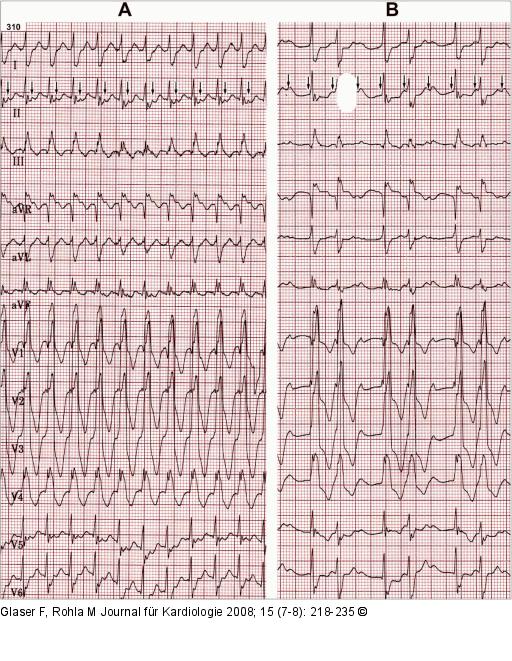

Abbildung 12: RSB-Aberration
Rechtsatriale Tachykardie mit typischer RSB-Aberration und 1:1-AV-Überleitung (die P-Wellen sind in Ableitung II mit Pfeilen markiert. Nach Karotisdruck teilweise Block im AV-Knoten mit weiterlaufender AT und damit Beweis einer SVT-A.

RSB-Aberration
Vorheriges Bild Nächstes Bild


Abbildung 12: RSB-Aberration
Rechtsatriale Tachykardie mit typischer RSB-Aberration und 1:1-AV-Überleitung (die P-Wellen sind in Ableitung II mit Pfeilen markiert. Nach Karotisdruck teilweise Block im AV-Knoten mit weiterlaufender AT und damit Beweis einer SVT-A.
