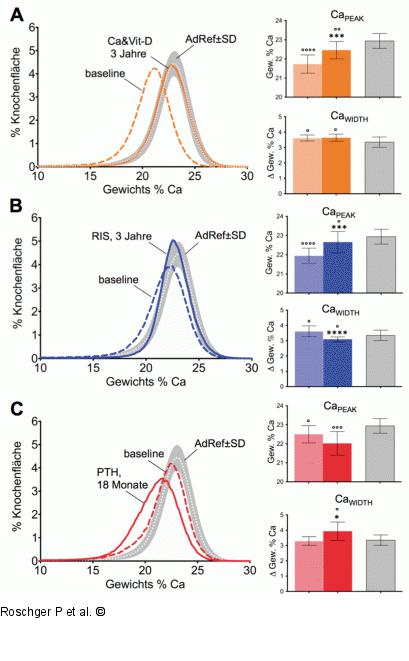

Abbildung 4A-C: Veränderung Mineralisationsmuster
Typische Veränderungen der BMDD von Osteoporose- Patienten bei verschiedenen Therapieformen. Einzelne Beispiele von BMDD-Kurven (Zweifach-Biopsie vor und nach der Behandlung) und die entsprechenden statistischen Ergebnisse der Patientengruppen werden gezeigt. (A) Kalzium und Vitamin D (Ca&Vit-D): Die Behandlung bewirkt eine Erhöhung von CaPeak (Verschiebung der Mineralisation in den Normbereich [AdRef]), führt aber zu keiner Veränderung in CaWidth. (B) Alendronat in Kombination mit Ca&Vit-D: Die Behandlung bewirkt eine Erhöhung von CaPeak (Verschiebung der Mineralisation in den Normbereich) und eine deutliche Reduzierung von CaWidth (Verschmälerung der BMDD-Kurve). (C) PTH 1-34 (Teriparatid): Die TH-Behandlung wurde an männlichen Patienten mit idiopathischer Osteoporose mit niedriger Knochenumbaurate durchgeführt. Die Reduzierung von CaPeak (Verschiebung der Mineralisation zu niedrigeren Werten) und die gleichzeitige Erhöhung von CaWidth (Verbreiterung der BMDD-Kurve) sind zu sehen.
Balken-Diagramm: Mittelwerte ± SD, *p < 0,5, **p < 0,01, ***p < 0,001, ****p < 0,0001 versus Baseline; °p < 0,5, °°p < 0,01, °°°p < 0,001, °°°°p < 0,0001 versus Referenzdaten.
