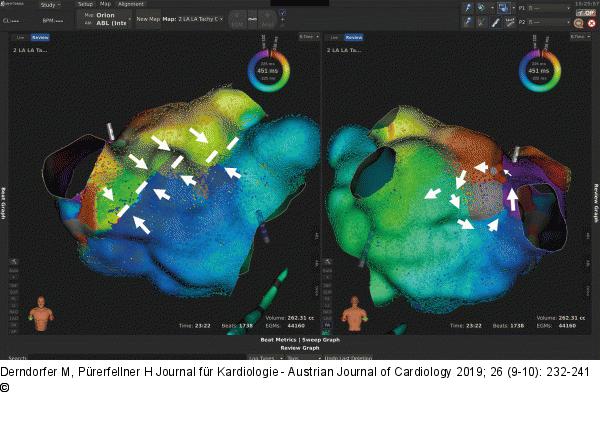

Abbildung 1: Ultra-hochauflösendes Aktivierungsmap
Das Bild zeigt ein ultra-hochauflösendes Aktivierungsmap (> 44.000 aufgezeichnete Elektrogramme) einer linksatrialen Makroreentry-Tachykardie unter Verwendung des Rhythmia HDx™-Systems bei einem Patienten mit inzessanter linksatrialer Tachykardie. Kreisende Aktivierung lässt sich um ein Narbenareal nahe der rechts-unteren Lungenvene bei bereits bestehender, elektrisch dichter Ablationslinie am Vorhofdach erkennen. Durch Ziehen einer kurzen Ablationslinie zwischen dem Narbenareal und der rechten unteren Pulmonalvene konnte die Tachykardie dauerhaft terminiert werden (rechtes Bild, rote/graue Punkte).
