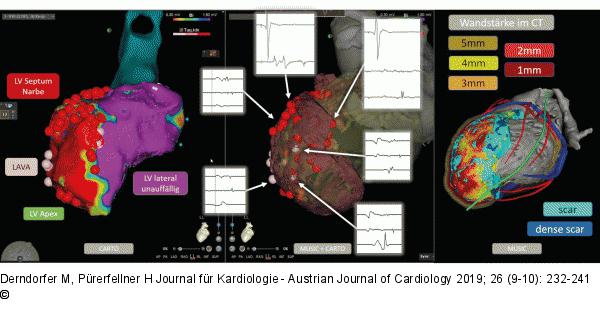

Abbildung 3: Endokardiales Voltagen-Maps
Links: Darstellung eines endokardialen Voltagen-Maps des linken Ventrikel (LV), Blick von apikal Richtung Basis/Aorta. Zu sehen ist eine elektrisch unauffällige Lateralwand des LV (violett) und eine große Narbe des interventrikulären Septums sowie Apex-umgreifend (rot) bei ischämischer Kardiomyopathie. Die roten Punkte stellen Ablationspunkte, die weißen Punkten Areale abnormer, später ventrikulärer Aktivierung (LAVAs) dar. Mitte: 3D-Rendering des präinterventionellen, hochauflösenden Herz-CTs mit intraprozeduraler Überlagerung der elektrophysiologischen Mappingpunkte aus dem CARTO3-Map. Ergänzt wurden die jeweiligen intrakardialen Ableitungen an Orten mit LAVAs bzw. Spätpotentialen. Rechts: Präinterventionelles Herz-CT mit „Late Iodine Enhancement“. Farbkodiert ist die Wanddicke des Myokards dargestellt, zudem sind anatomische Strukturen wie Koronarien, Koronarsinus und Nervus phrenicus klar zu sehen.
