Binder T
Evaluierung zur kardialen Resynchronisationstherapie (CRT) - Die echokardiographische Untersuchung
Journal für Kardiologie - Austrian Journal of Cardiology 2007; 14 (3-4): 63-70

Volltext (PDF)    Fallbeschreibung    Übersicht

Zum ersten Bild Abb. 7: M-Mode linker Ventrikel - Septal-to-Posterior-Wall Motion Delay  (SPWMD) Abb. 8: Bestimmung des T1 Abb. 9: Bestimmung des T2 Aktuelles Bild - Abb. 10: Aortales elektromechanisches Delay Abb. 11: Pulmonales elektromechanischer Delay (P-EMD) Abb. 12: Diastolische Füllungszeit Abb. 13: Bestimmung der Zykluslänge Zum letzten Bild

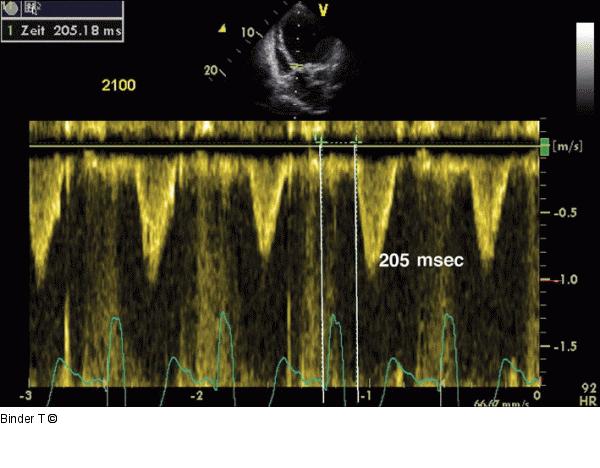

Abbildung 10: Aortales elektromechanisches Delay
PW-Dopplersignal des Flusses im Ausflußtrakt (LVOT) zur Bestimmung des aortalen elektromechanischen „Delays" (Beginn des QRS-Komplexes bis zum Beginn des LVOT-Flusses. Die Differenz dieses Wertes zum P-EMD ergibt auch das Interventrikuläre Mechanische Delay (IVMD). Im vorliegenden Fall beträgt die A-EMD 205 msec. Der Grenzwert von 140 msec ist somit überschritten. Es liegt eine intraventrikuläre Dyssynchronizität vor. I-EMD = 83 msec. Der Grenzwert von 40 msec ist ebenfalls überschritten. Es besteht somit auch eine interventrikuläre Dyssynchronie.


Aortales elektromechanisches Delay
Vorheriges Bild Nächstes Bild


Abbildung 10: Aortales elektromechanisches Delay
PW-Dopplersignal des Flusses im Ausflußtrakt (LVOT) zur Bestimmung des aortalen elektromechanischen „Delays" (Beginn des QRS-Komplexes bis zum Beginn des LVOT-Flusses. Die Differenz dieses Wertes zum P-EMD ergibt auch das Interventrikuläre Mechanische Delay (IVMD). Im vorliegenden Fall beträgt die A-EMD 205 msec. Der Grenzwert von 140 msec ist somit überschritten. Es liegt eine intraventrikuläre Dyssynchronizität vor. I-EMD = 83 msec. Der Grenzwert von 40 msec ist ebenfalls überschritten. Es besteht somit auch eine interventrikuläre Dyssynchronie.
