Blessberger H, Hackl M
Strain-Echokardiographie // Strain Echocardiography
Journal für Kardiologie - Austrian Journal of Cardiology 2018; 25 (11-12): 343-348

Volltext (PDF)    Summary    Übersicht

Zum ersten Bild Abb. 1: Speckles Abb. 2: Linker Ventrikel Abb. 3: Bull´s Eye-View Abb. 4: Linksventrikulärer longitudinaler Strain Abb. 5: Linksventrikulärer longitudinaler Strain Abb. 6: Linksventrikulärer longitudinaler Strain Abb. 7: Bull`s Eye-Darstellung Aktuelles Bild - Abb. 8: Apikaler Vierkammerblick

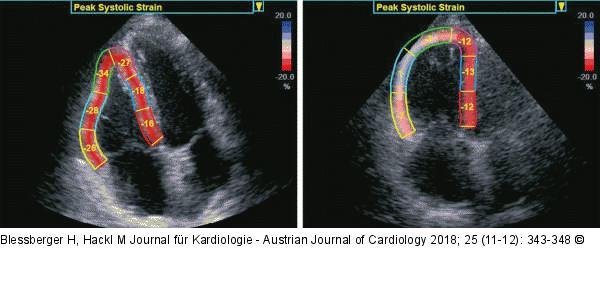

Abbildung 8: Apikaler Vierkammerblick
Links: Apikaler Vierkammerblick. „Region Of Interest“ (ROI) im Bereich des rechten Ventrikels (freie Wand und interventrikuläres Septum). Angezeigt werden die segmentalen rechtsventrikulären Strainwerte. Der globale longitudinale rechtsventrikuläre Strain beträgt –24,9 % (über alle 6 Segmente gemittelt). Rechts: Strainanalyse des rechten Ventrikels bei akuter Pulmonalembolie. Die Segmente der freien Wand weisen eine deutlich reduzierte Kontraktilität auf bei erhaltener Kontraktilität der Spitze (Mc Connell-Zeichen). Der globale longitudinale rechtsventrikuläre Strain beträgt in diesem Fall –7,6 %.

Apikaler Vierkammerblick
Vorheriges Bild Nächstes Bild


Abbildung 8: Apikaler Vierkammerblick
Links: Apikaler Vierkammerblick. „Region Of Interest“ (ROI) im Bereich des rechten Ventrikels (freie Wand und interventrikuläres Septum). Angezeigt werden die segmentalen rechtsventrikulären Strainwerte. Der globale longitudinale rechtsventrikuläre Strain beträgt –24,9 % (über alle 6 Segmente gemittelt). Rechts: Strainanalyse des rechten Ventrikels bei akuter Pulmonalembolie. Die Segmente der freien Wand weisen eine deutlich reduzierte Kontraktilität auf bei erhaltener Kontraktilität der Spitze (Mc Connell-Zeichen). Der globale longitudinale rechtsventrikuläre Strain beträgt in diesem Fall –7,6 %.
