Schgör W, Stühlinger M
EPU-Corner: Reentry durch eine chirurgische Narbe im rechten Atrium
Journal für Kardiologie - Austrian Journal of Cardiology 2020; 27 (1-2): 48-50

Volltext (PDF)    Übersicht

Abb. 1: EKG Abb. 2: Elektroanatomisches Mapping Aktuelles Bild - Abb. 3: Elektroanatomisches Mapping Abb. 4: Elektroanatomisches Voltage-Mapping

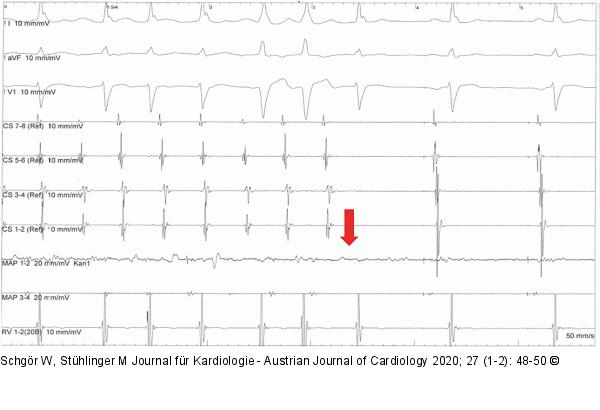

Abbildung 3: Elektroanatomisches Mapping
Elektrophysiologisches Mapping der Tachykardie mit Terminierung während der ersten Radiofrequenz-Ablation: Die Aktivierung im Kororonarsinus läuft von proximal (CS 7/8) nach distal (CS 1/2), hinweisend für einen rechtsatrialen Ursprung. Im Bereich des Ablationskatheters (MAP) ist ein fraktioniertes, mitt-diastolisches Potential sichtbar. Der rote Pfeil zeigt den Zeitpunkt der Terminierung der Tachykardie (6 Sek. nach Beginn der Ablation).

Elektroanatomisches Mapping
Vorheriges Bild Nächstes Bild


Abbildung 3: Elektroanatomisches Mapping
Elektrophysiologisches Mapping der Tachykardie mit Terminierung während der ersten Radiofrequenz-Ablation: Die Aktivierung im Kororonarsinus läuft von proximal (CS 7/8) nach distal (CS 1/2), hinweisend für einen rechtsatrialen Ursprung. Im Bereich des Ablationskatheters (MAP) ist ein fraktioniertes, mitt-diastolisches Potential sichtbar. Der rote Pfeil zeigt den Zeitpunkt der Terminierung der Tachykardie (6 Sek. nach Beginn der Ablation).
