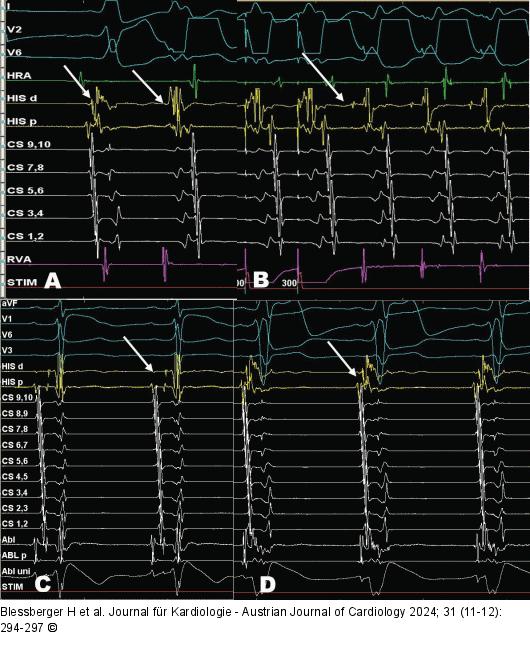

Abbildung 2: HRA-Katheter - His-Katheter - CS-Katheter - RVA-Katheter
Elektrophysiologische Untersuchung mit HRA-, His-, CS- und RVA-Kathetern. (A): Im Sinusrhythmus zeigt sich ein deutliches Fusionspotenzial (Pfeil) im Bereich des distalen His. Auch bei einer spontanen ventrikulären Extrasystole ist die früheste atriale Erregung im Fusionspotenzial an der distalen His-Elektrode. (B): Unter programmierter ventrikulärer Stimulation mit 300 ms kann eine orthodrome AV-Reentrytachykardie mit einer Zykluslänge von 330 ms ausgelöst werden (Pfeil). Früheste retrograde atriale Signale befinden sich am distalen His-Kanal. (C): Nach mechanischer Irritation der His-Region durch den Ablationskatheter ist die Bahn refraktär und ein klassisches His-Signal (Pfeil) kann abgeleitet werden. (D): Schon nach wenigen Minuten erholt sich aber die Bahnleitung erneut (Pfeil). Das His-Signal ist nun wieder im Ventrikelsignal verborgen.
