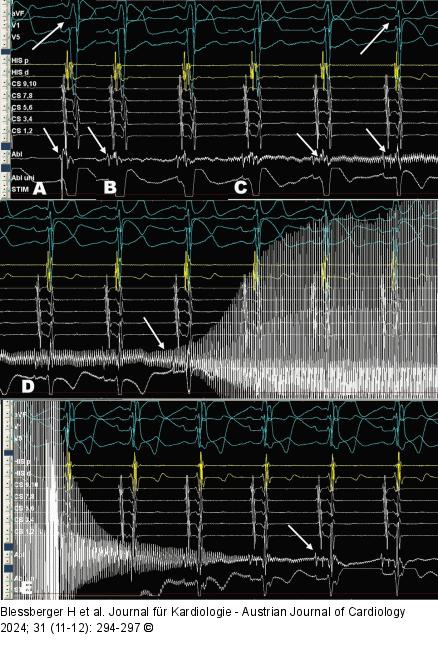

Abbildung 5: Kryo-Ablation
Intrakardiale Elektrogramme während der Kryo-Ablation. His-Katheter liegt im rechten Ventrikel, CS-Katheter in CS-Position, Kryo-Tip-Ablationskatheter (Abl) am atrialen Exit der parahisären akzessorischen Leitungsbahn. (A): Unter Ruhebedingungen zeigt sich im Sinusrhythmus ein Fusionspotenzial am Abl mit frühester ventrikulärer Erregung. Im Oberflächen-EKG zeigt sich eine deutliche Präexzitation. (B): Start des Kryo-Mappings mit Artefaktbildung auf der Ableitung des Abls (Pfeil). (C): Während des Kryo-Mappings Verlust der Präexzitation im Oberflächen-EKG mit Auftauchen des His-Signals am Abl (Pfeile). (D): Nun Start der Kryo-Ablation nach 40 Sekunden (Pfeil). (E): Nach Beendigung der vierminütigen Kryo-Ablation zeigt sich am Abl ein großes, klassisches His-Signal.
