Glaser F, Rohla M, sen. Technologie des 12-Ableitungs-Elektrokardiogramms – Review und Empfehlungen // 12-Lead electrocardiogram technology – review and recommendations Journal für Kardiologie - Austrian Journal of Cardiology 2025; 32 (1-2): 4-12 Volltext (PDF) Summary Übersicht
| ||||||||||||||||

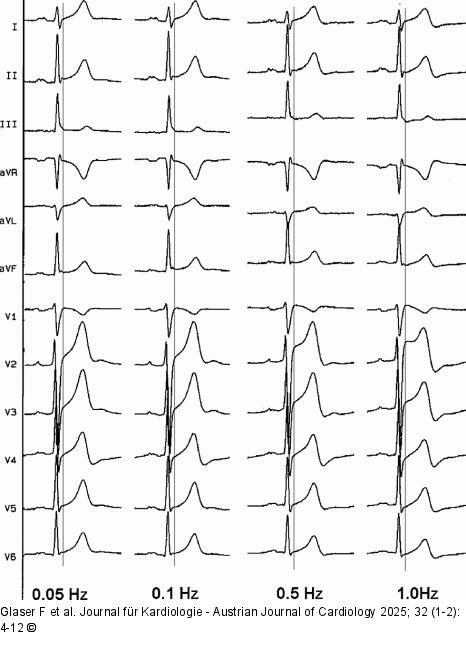

Abbildung 1: High-Pass-Filter EKG-Beispiel mit HPF-Cut-off von 0,05; 0,1; 0,5 und 1 Hz. Das Ende des QRS ist durch die in den inferioren Ableitungen erkennbare J- Wave definiert (senkrechte Linien). Ab dem 0,5-Hz-Cut-off kommt es zu erkennbaren Veränderungen des QRS-ST-Übergangs mit dessen Anhebung präkordial und Absenkung inferior. Zusätzlich weist das gesamte ST-T-U-Segment in nahezu allen Ableitungen eine ausgeprägte Formveränderung auf (aus [6], Nachdruck mit Genehmigung der Firma Berger Medizintechnik GmbH). |
Abbildung 1: High-Pass-Filter
EKG-Beispiel mit HPF-Cut-off von 0,05; 0,1; 0,5 und 1 Hz. Das Ende des QRS ist durch die in den inferioren Ableitungen erkennbare J- Wave definiert (senkrechte Linien). Ab dem 0,5-Hz-Cut-off kommt es zu erkennbaren Veränderungen des QRS-ST-Übergangs mit dessen Anhebung präkordial und Absenkung inferior. Zusätzlich weist das gesamte ST-T-U-Segment in nahezu allen Ableitungen eine ausgeprägte Formveränderung auf (aus [6], Nachdruck mit Genehmigung der Firma Berger Medizintechnik GmbH). |
