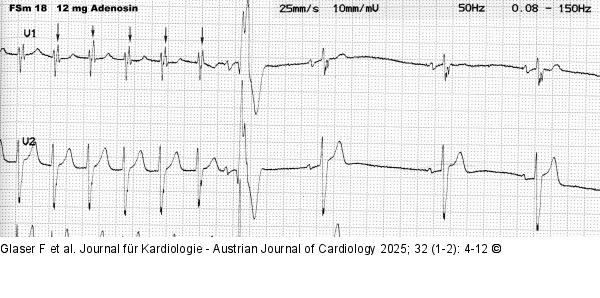

Abbildung 5: Low-Pass-Filterung
EKG-Dokumentation der Beendigung einer Slow-Fast-AV-Knoten-Reentry-Tachykardie (AVNRT) mit Adenosin bei einem 18-jährigen Patienten. Registrierung mit einem im Notarztsystem verwendeten kompakten Kombinationsgerät mit Monitor (inklusive O₂-Sättigung, Blutdruck, Kapnometrie), Defibrillator und technologisch relativ einfachem EKG-Modul. Optimale Signalkette durch Verwendung von Klebeelektroden. Die Filterung ist am Streifen ersichtlich. Der HPF lässt eine nicht störende Grundlinienschwankung zu. Der LPF-Cut-off von 150 Hz zeigt durch seine hohe zeitliche Auflösung die hochfrequente Fragmentierung des QRS in der 2. Hälfte der Aufzeichnung. Die (durch Pfeile markierten) P-Wellen während der AVNRT sind schmal und hoch durch die gleichzeitige schnelle retrograde Aktivierung beider Vorhöfe. Das Beispiel zeigt, dass auch mit technologisch einfacheren EKG-Geräten qualitativ hochwertige EKGs registriert werden können. Das Vorhandensein von sehr hochfrequenten, in jedem Herzzyklus sich wiederholenden Signalen ist ein gutes Kriterium, um die Qualität der Low-Pass-Filterung zu erkennen.
