Abbildung 3: Low-Pass-Filterung

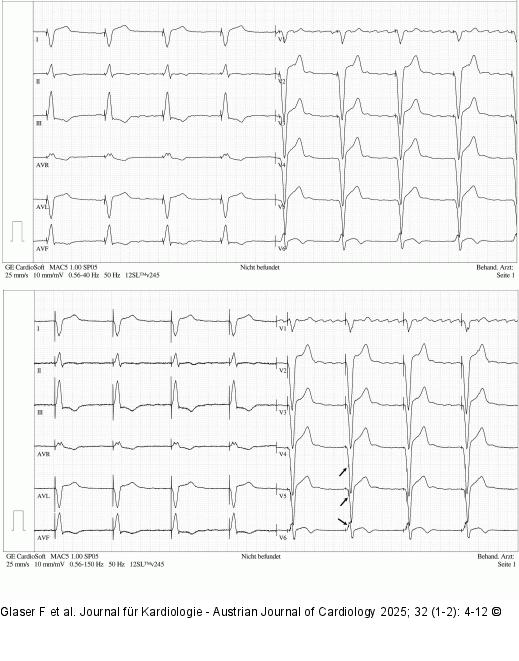

EKGs einer 81-jährigen Patientin. Biventrikuläre Stimulation bei Vorhofflimmern und stattgehabter Ablation des AV-Knotens. Der linksventrikuläre Stimulus erfolgt 30 msec früher als der rechtsventrikuläre. Registrierung der beiden EKGs unmittelbar hintereinander. Geändert wurde lediglich der Low-Pass-Filter von 40 auf 150 Hz (siehe technische Angaben unterhalb des Tracings).
Bei einem Cut-off von 40 Hz sind die Amplituden der Stimulationsimpulse wesentlich niedriger. Der rechtsventrikuläre Stimulus ist in den Extremitätenableitungen in beiden Registrierungen nicht zu erkennen. In den Brustwandableitungen ist dieser beim Cut-off von 40 Hz praktisch nicht, bei 150 Hz in V₄, V₅ und V₆ klar erkennbar (Pfeile). Zu beachten ist auch die wesentlich höhere Amplitude der QRS-Komplexe beim Cut-off von 150 Hz. Die Grundlinie erscheint im Vergleich mit 40 Hz etwas „verzittert“.
