Derndorfer M, Martinek M, Aichinger J, Pürerfellner H, Kollias G Kardiale Resynchronisationstherapie 2.0: Physiologisches Pacing – His-Bündel- und Linksschenkel-Stimulation // Cardiac resynchronization therapy 2.0: Physiological pacing – His-Bundle- and Left-Bundle-Branch-Pacing Journal für Kardiologie - Austrian Journal of Cardiology 2021; 28 (5-6): 158-165 Volltext (PDF) Summary Fragen zum Artikel Übersicht
| ||||||||||||||||

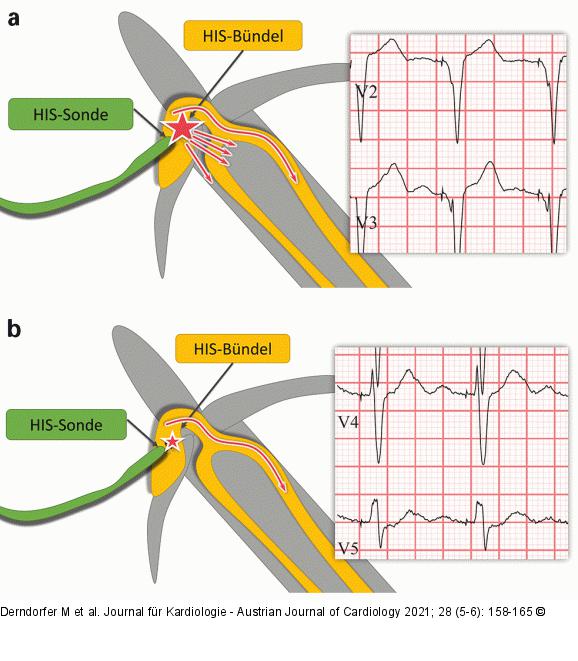

Abbildung 3: His-Bündel-Stimulation (a): Nichtselektive His-Bündel-Stimulation: Durch Stimulation werden das His-Bündel sowie das umliegende, septale Myokard erregt, was sich in Form eines „Pseudo-Deltas“ nach dem Stimulus-Artefakt darstellt. (b): Selektive His-Bündel-Stimulation: Durch Stimulation wird nur das His-Bündel allein erregt, was sich in Form einer kurzen isoelektrischen Linie nach dem Stimulus- Artefakt zeigt. © M. Derndorfer |
Abbildung 3: His-Bündel-Stimulation
(a): Nichtselektive His-Bündel-Stimulation: Durch Stimulation werden das His-Bündel sowie das umliegende, septale Myokard erregt, was sich in Form eines „Pseudo-Deltas“ nach dem Stimulus-Artefakt darstellt. (b): Selektive His-Bündel-Stimulation: Durch Stimulation wird nur das His-Bündel allein erregt, was sich in Form einer kurzen isoelektrischen Linie nach dem Stimulus- Artefakt zeigt. © M. Derndorfer |
