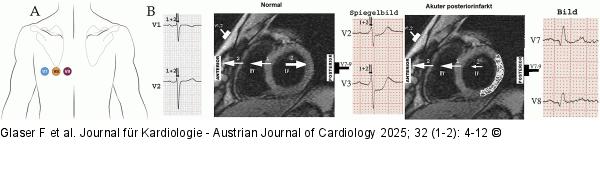

Abbildung 8: Ergänzende Ableitungen
Position der ergänzenden Ableitungen V₇–V₉ (A). Präkordiale und posteriore Ableitungen bei einem 81-Jährigen mit Verschluss des Ramus circumflexus 5 Stunden nach Schmerzbeginn im Vergleich mit normalem EKG (B). Beim akuten Posteriorinfarkt bieten V₁–₃ die spiegelbildliche Information der posterioren Ableitungen V₇–₉ sowohl betreffend den QRS als auch das ST-Segment: reziproke Überhöhung und Verbreiterung der R-Welle als Spiegelbild der Q-Welle posterior sowie ST-Senkung als Spiegelbild der posterioren ST-Hebung, gefolgt von einer terminal positiven T-Welle. Normalerweise repräsentiert die kleine, schmale (bis 30 ms) R-Welle in V₁ und V₂ die initiale septale Aktivierung (1), worauf die gleichzeitige Aktivierung des rechten und linken Ventrikels erfolgt (2), repräsentiert durch die S-Welle. Der Summenvektor weist aufgrund der größeren Muskelmasse des linken Ventrikels nach posterior. Beim akuten Posteriorinfarkt kommt es auch im linken Ventrikel zu einem initialen elektrischen Summenvektor nach anterior, resultierend in einer etwas überhöhten, vor allem aber verbreiterten R-Welle präkordial. Alle infarktbedingten Veränderungen sind in den präkordialen Ableitungen besser zu erkennen als in den posterioren.
