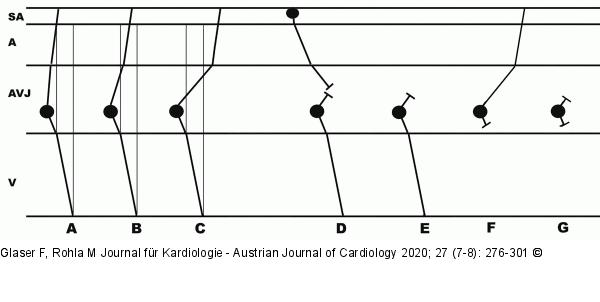

Abbildung 13: AV-Junctionale Rhythmen
Leitungsmöglichkeiten bei AV-Junctionalen Rhythmen. Wird der Impuls retrograd (auf die Vorhöfe) schneller als antegrad (auf die Ventrikel) übergeleitet, erscheint die P-Welle unmittelbar am Anfang des QRS-Komplexes (A). Ist die antegrade und retrograde Leitung gleich schnell, wird das P im QRS „versteckt“ (B). Meistens ist das retrograde P aber unmittelbar nach dem QRS lokalisiert, weil die retrograde Leitung typischerweise etwas langsamer ist als die antegrade (C). Es kann eine Interferenz im AV-Überleitungssystem mit einem Vorhofimpuls entstehen (D), auch ein retrograder Block ist möglich (E). Die Möglichkeiten (B) und (E) können anhand des Oberflächen-EKGs nicht differenziert werden. (F): Ausschließlich retrograde Leitung der AVJ-Ektopie. (G): Es können in der AV-Junction auch bidirektional blockierte Depolarisationen entstehen. Dieses Phänomen ist am Oberflächen-EKG kaum zuzuordnen und erscheint als eine (unerwartete) Pause. Aus [19].
